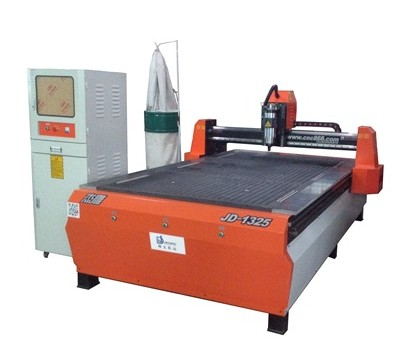

真空吸附广告雕刻机

机械结构

　　1.采用龙门式高刚性结构;

　　2.木工雕刻机整机采用矩形钢管焊接，退火去应力热处理、整机时效后精加工;

　　3.采用台面不动、龙门架移动。

　　木工雕刻机采用Y轴双电机驱动技术

　　采用Y轴双电机双驱动技术，极大地提高了机床三轴的抗振性，振动可减少近10倍。由于采用双电机驱动，减少了移动时龙门的歪斜，提高了轮廓加工精度，表面粗糙度可减少一半，另外机床轴的加速度也可以提高20%。 相当于同类设备3-5台的工作效率

　　杰雕标准配置

　　进口直线导轨

　　1.三轴均采用进口直线导轨、高精斜齿条传动;

　　2.三轴均采用进口25mm直线导轨。我们只使用品质最好的直线导轨，尽管这些优质的部件比其它的部件成本更高，但是它们出色质量是实现用户所要求的高精度与长寿命的唯一方法。

　　进给驱动系统

　　进给驱动采用步进高速电机，采用微步细分技术，速度快，振动小。

　　木工雕刻机主轴驱动系统

　　主轴驱动采用四方变频控制;配3KW高速24000转水冷主轴电机

　　经动平衡的高速夹头和高速螺母

　　1.采用高速夹头和高速螺母，适用于高速加工;

　　2.经过严格的动平衡，满足高转速的要求。

　　杰雕拖链系统

　　采用柔性电缆及拖链，显然比用普通的电缆和拖链成本要高很多。但是却可以保证机器的可靠性。机床每时每刻都在运动，电缆被反复曲折，使用一般普通电缆极容易被折断，会出现莫名其妙的故障，而且极难维修。我们采用全封闭的拖链系统来保证电缆的绝对安全。

　　六分区真空台面

　　真空吸附台面大大提高工作效率;而且每个分区都可以单独控制，采用特殊材料制作的密封条，可以防水防油。

　　产品简述：杰雕高速雕刻机采用国际标准指令，可以连接CAD/CAM系列软件，速度极快，切割10MM亚克力速度可达:18米/分!切割20MM亚克力速度可达:8米/分!一台顶五台!

　　产品详细描述：

　　杰雕高速木工雕刻机速度极快，切割10MM亚克力速度可达:18米/分!切割20MM亚克力速度可达:8米/分!一台顶五台!

　　巨型钢结构，一刀可轻松切割 8 毫米的铜板，5毫米的铝板，钢性极强。

　　自动对刀功能，只需轻轻一按即可测出加工材料表面原点。

　　独特的点动(步进)数控功能，可以精确地调整刀尖的位置。

　　允许在加工过程中动态调整加工速度和落刀速度。

　　软件控制自动完成多重层面3D加工。

　　智能化3D电脑数控功能，真正实现三轴线性联动，能够进行快速、平滑的三维立体加工，雕刻或切割。

　　大容量记忆内存，方便用户快速完成加工。

　　材料可以沿着前后方向任意延伸，方便加工。

机型 Model	JD-1325真空吸附雕刻机
材料尺寸	1600×3000 MM
X/Y轴有效加工范围	1300×2500 MM
速 度	0.5 - 300mm/秒
Z轴行程	大于或等于150mm
精度	0.025mm
指令格式	ARTISMAN GL3语言,兼容HPGL 2D,3D指令集
控制系统	维宏或众泰克控制系统
接口	标准PCI
真空吸附区域	六分区
真空泵	5.5KW380V风机/水环泵（可选）
吸尘装置	单桶吸尘器、吸尘管、吸尘罩（选配）
电源	交流220V/50~60HZ(也可选380V50-60HZ)
主轴	3KW/4.5KW/5.5KW，变频水冷(其他类型可选)
润滑系统	手动/活塞式/自动注油泵(第4小时注油一次)
操作环境	温度5-30 度/湿度 35-75%（RH）无空调



广告标牌，工业加工，工业线切割，模具业，木工家具制造，玩具礼品业，建筑沙盘模型，装饰装潢业，PCB制作，印章业等等。

　　可加工材质：双色板，压克力，有机板，PVC板，工程硬塑料，木材，牛角，大理石，水晶，铜，铝，钢及合成金属等。
